مرجع BI — EnhancedMetricsCard (وwidget المقاييس القديم MetricsCards)

مرافق لـ bi-module-technical-reference.md. استخدم هذا الملف مع type: "EnhancedMetricsCard" (الحديث، يعتمد على JSON) أو type: "MetricsCards" (القديم، يعتمد على value-object).

يقرأ EnhancedMetricsCard الحقل chartConfigJSON بالكامل، ويدعم sparklines مدمجة، وخلفيات بطاقة شرطية، وتبديل الأيقونات، وكامل مكدس التفاعل في BI (cross-filter / drill-down / link). يستمر widget المقاييس القديم MetricsCards في العمل جنبًا إلى جنب؛ للتحويل إلى النوع الجديد استخدم type: "EnhancedMetricsCard".

1. متى تستخدم كل منهما

• شريط KPI سريع — header / value / subtitle / icon، مع شارة نسبة اختيارية → MetricsCards القديم (لا يتطلب كتابة JSON؛ ولا يدعم sparklines أو خلفية شرطية).
• أي شيء أغنى — sparklines، ألوان بطاقة شرطية، drill-down لكل بطاقة، تجميع قائم على partition عبر صفوف SQL متعددة → EnhancedMetricsCard.

2. الـ MetricsCards القديم (type: "MetricsCards")

يقرأ كائن القيمة metricsCardConfig على مستوى أعلى من DashBoardWidget مباشرة — وليس chartConfigJSON. بطاقة واحدة لكل صف SQL. تستبدل سلاسل Tempo الصيغة {columnName} بقيم الصف.

{
  "code": "kpi-summary",
  "name1": "ملخص",
  "name2": "Summary",
  "type": "MetricsCards",
  "dataSource": "SELECT 1 sortOrder, N'YTD Payroll' headerEn, N'إجمالي الرواتب' headerAr, 1234567 cardValue, N'Year to date' subtitleEn, N'منذ بداية العام' subtitleAr, 'attach_money' iconCode UNION ALL ... ORDER BY sortOrder",
  "metricsCardConfig": {
    "headerTempoAr":   "{headerAr}",
    "headerTempoEn":   "{headerEn}",
    "valueTempo":      "{cardValue}",
    "subtitleTempoAr": "{subtitleAr}",
    "subtitleTempoEn": "{subtitleEn}",
    "iconCode":        "{iconCode}",
    "numberFormat":    "0,0",
    "suffix":          " SAR"
  }
}

الحقل	الوصف
headerTempoAr / headerTempoEn	قالب الترويسة مع استبدال {col}.
headerColumnAr / headerColumnEn	اسم العمود مباشرةً (بديل للقالب).
valueTempo / valueColumn	الرقم الرئيسي — قالب أو عمود مباشر.
subtitleTempoAr / subtitleTempoEn / subtitleColumnAr / subtitleColumnEn	السطر الثانوي.
iconCode	اسم أيقونة Material؛ يدعم استبدال {col} لتغيير الأيقونة لكل صف.
badgePercentTempo / badgePercentColumn	شارة نسبة تغيير اختيارية (الزخرفة الوحيدة الشبيهة بالرسم البياني في widget القديم).
linkTempo / linkColumn	رابط عند النقر — قالب Tempo أو عمود مباشر.
numberFormat	قناع numeral.js ("0,0" ، "0,0.00" ، "0a"). لغة تنسيق مختلفة عن كائن formatting المنظّم المستخدم في أماكن أخرى.
suffix	نص ثابت يُلحق بعد القيمة المنسقة (مثل " SAR").

عندما يكون هذا الشكل كافيًا، يكون widget القديم أقصر من EnhancedMetricsCard. انتقل إلى EnhancedMetricsCard عند الحاجة إلى sparklines أو ألوان بطاقة شرطية أو click-emit/drill-down.

3. الـ chartConfigJSON الخاص بـ EnhancedMetricsCard

{
  "cardLayout": {
    "direction":      "row",         // row | grid
    "minCardWidth":   220,           // px; cards wrap below this
    "gap":            12,            // px between cards
    "columnsPerRow":  null,          // null = auto-fit; integer = fixed grid
    "partitionKeys":  []             // optional — see §5
  },

  "card": {
    // Header (optional)
    "headerArTitle":  "إجمالي الموظفين النشطين",
    "headerEnTitle":  "Active Headcount",
    "headerArField":  null,           // OR per-row header from a column
    "headerEnField":  null,

    // Value slot
    "value": {
      "field":      "activeCount",
      "aggregate":  "field",           // field | sum | avg | last | first | max | min
      "formatting": { "type": "number", "decimals": 0, "thousandSeparator": true },
      "fontSize":   "32px",
      "color":      null,
      "colorField": "valueColor"
    },

    // Subtitle (Tempo template)
    "subtitle": {
      "tempoAr": "من إجمالي {totalCount} · {suspendedCount} معلق",
      "tempoEn": "of {totalCount} total · {suspendedCount} suspended"
    },

    // Icon
    "icon": {
      "code":       "people",          // static Material icon
      "field":      null,               // OR per-row column with icon code
      "color":      "#3b82f6",
      "colorField": null,
      "bg":         "#dbeafe",
      "bgField":    null
    },

    // Badge (optional delta indicator)
    "badge": {
      "field":      "deltaPercent",
      "formatting": { "type": "percent", "decimals": 1 },
      "prefixIcon": { "positive": "trending_up", "negative": "trending_down", "zero": "remove" },
      "colorRules": { "rules": [
        { "when": { "type": "threshold", "op": ">=", "value": 0 }, "style": { "color": "#065f46" } },
        { "when": { "type": "threshold", "op": "<",  "value": 0 }, "style": { "color": "#991b1b" } }
      ] }
    },

    // Sparkline (optional)
    "sparkline": {
      "type":           "area",        // line | area | column
      "mode":           "partition",   // partition (default) | inline
      "valueField":     "v",            // partition mode — column collected across partition rows
      "orderByField":   "monthIdx",     // optional; falls back to result-set order
      "orderDirection": "asc",
      "valuesField":    null,           // inline mode — CSV / JSON-array column on a single row
      "color":          "#3b82f6",
      "smooth":         true,
      "height":         40
    },

    // Card-level styling
    "cardStyle": {
      "bg":           "#ffffff",
      "borderColor":  "#e2e8f0",
      "borderWidth":  "1px",
      "borderRadius": "12px",
      "padding":      "16px",
      "shadow":       "sm"               // none | xs | sm | md | lg
    },

    // Conditional card bg / icon swap (§7)
    "cardConditionalFormatting": {
      "cascade": false,
      "rules": [
        { "when": { "type": "threshold", "column": "expiredCount", "op": ">", "value": 0 },
          "style": { "bg": "#fef2f2", "borderColor": "#fecaca", "iconCode": "warning", "iconColor": "#dc2626" } }
      ]
    }
  },

  // Same shape as EnhancedTable / Table — applied per card
  "clickEmitMapping":  [ ],
  "drillDownMapping":  [ ],
  "linkMappings":      [ ],
  "clickAction":       { "type": "crossFilter", "targetKey": "..." }
}

cardLayout.direction

القيمة	السلوك
"row"	شريط يلتف تلقائيًا. يستخدم minCardWidth + gap. مناسب لأشرطة chip.
"grid"	شبكة ثابتة بعدد N لكل صف (حدد columnsPerRow). يعود إلى auto-fit إذا كان columnsPerRow فارغًا. مناسب للـ KPI tiles المحاذاة لشبكة.

4. ربط البطاقة بالصف (الافتراضي — صف واحد → بطاقة واحدة)

بشكل افتراضي، ينتج كل صف من مجموعة النتائج بطاقة واحدة. التمييز بين البطاقات يعتمد على الأعمدة (iconCode، iconColor، valueColor، إلخ) — اكتب UNION ALL بصف واحد لكل بطاقة واربط كل slot بعمودها.

SELECT 1 sortOrder, 'Active Headcount' headerEn, N'إجمالي الموظفين النشطين' headerAr,
       (SELECT COUNT(*) FROM Employee WHERE firingDate IS NULL) cardValue,
       'people' iconCode, '#3b82f6' iconColor, '#dbeafe' iconBg
UNION ALL
SELECT 2, 'Hires YTD', N'تعيينات منذ بداية العام',
       (SELECT COUNT(*) FROM Employee WHERE hiring >= DATEFROMPARTS(YEAR(GETDATE()),1,1)),
       'trending_up', '#10b981', '#ecfdf5'
ORDER BY sortOrder

{
  "card": {
    "headerArField": "headerAr",
    "headerEnField": "headerEn",
    "value":  { "field": "cardValue", "formatting": { "type": "number", "decimals": 0 } },
    "icon":   { "field": "iconCode", "colorField": "iconColor", "bgField": "iconBg" }
  }
}

5. وضع Partition — N صفوف → بطاقة واحدة

عندما ينتج SQL صفًا واحدًا لكل (كيان، دلو-زمني) وتريد بطاقة واحدة لكل كيان مع sparkline عبر الدلاء، اضبط cardLayout.partitionKeys على أعمدة معرّف الكيان:

{
  "cardLayout": { "partitionKeys": ["regionId", "regionName"] },
  "card": {
    "value": { "field": "monthlySales", "aggregate": "sum" },
    "sparkline": {
      "mode": "partition", "valueField": "monthlySales",
      "orderByField": "monthIdx", "orderDirection": "asc",
      "type": "area"
    }
  }
}

يجمّع المحرك الصفوف وفق مفتاح tuple، ويختار أول صف في كل partition كممثل (يُستخدم للـ slots غير المجمّعة والتنسيق الشرطي وحمولات click/drill)، ويطوي الصفوف في slots الـ sparkline والتجميع.

aggregate	السلوك
field (الافتراضي)	يُقرأ مباشرةً من الصف الممثل
sum / avg / max / min	طي رقمي عبر كل صفوف الـ partition
first / last	يأخذ أول / آخر صف بترتيب الـ partition

ترتيب Sparkline يستخدم orderByField إذا كان محددًا؛ وإلا الترتيب الطبيعي لمجموعة النتائج (لذا يعمل ORDER BY في SQL).

Sparkline مضمّن (mode: "inline") — مخرج طارئ عندما تكون السلسلة مجمّعة مسبقًا. اضبط valuesField على عمود قيمته CSV "3,5,4,8,6" أو مصفوفة JSON "[3,5,4,8,6]".

وصفة Inline sparkline + SQL Server STUFF

لبناء sparklines من البيانات الأساسية في وضع inline، استخدم صيغة STUFF / FOR XML PATH('') داخل SQL:

WITH months AS (
  SELECT idx, DATEFROMPARTS(YEAR(EOMONTH(DATEADD(MONTH,-11+idx,GETDATE()))),
                            MONTH(EOMONTH(DATEADD(MONTH,-11+idx,GETDATE()))), 1) mStart,
         EOMONTH(DATEADD(MONTH,-11+idx,GETDATE())) mEnd
  FROM (VALUES (0),(1),(2),(3),(4),(5),(6),(7),(8),(9),(10),(11)) n(idx)
),
hcSeries AS (
  SELECT m.idx,
         ISNULL((SELECT COUNT(*) FROM Employee e
                 WHERE e.hiring <= m.mEnd
                   AND (e.firingDate IS NULL OR e.firingDate > m.mEnd) /*AND-FILTERS*/), 0) v
  FROM months m
)
SELECT 1 sortOrder, N'Active Headcount' headerEn,
       (SELECT COUNT(*) FROM Employee e WHERE e.firingDate IS NULL /*AND-FILTERS*/) cardValue,
       STUFF((SELECT ',' + CAST(v AS NVARCHAR(20)) FROM hcSeries ORDER BY idx FOR XML PATH('')), 1, 1, '') trendCsv
ORDER BY sortOrder

كل CTE يضم جدولًا مفلترًا يحتاج إلى /*AND-FILTERS*/ خاص به — يُستبدل الحامل الوهمي في كل مكان يظهر فيه.

{
  "card": {
    "value": { "field": "cardValue" },
    "sparkline": { "mode": "inline", "valuesField": "trendCsv", "type": "area", "color": "#3b82f6" }
  }
}

6. العناوين الفرعية بـ Tempo

تستبدل قوالب العنوان الفرعي {columnName} بقيم أعمدة الصف:

"subtitle": {
  "tempoAr": "من إجمالي {totalCount} موظف · {suspendedCount} معلق",
  "tempoEn": "of {totalCount} total · {suspendedCount} suspended"
}

في وضع partition، يتم الاستبدال من الصف الممثل. النمط الشائع: يعرض slot القيمة المقياس الأساسي، بينما يضم tempoAr/En عمودًا ثانويًا لإضافة السياق (مثل "{expiredCount} منتهية · تنتهي خلال 30 يومًا").

7. خلفية البطاقة الشرطية وتبديل الأيقونة

يستخدم cardConditionalFormatting نفس شكل القاعدة في rowConditionalFormatting الخاص بـ EnhancedTable (threshold / range / enum / compareColumn / isNull / isNotNull) — لكن مفاتيح style المعترف بها في الإخراج تشمل على مستوى البطاقة: bg، borderColor، borderWidth، borderRadius، padding، color، بالإضافة إلى تبديل الأيقونة: iconCode، iconColor، iconBg.

اضبط "cascade": true لدمج قواعد متطابقة متعددة؛ وإلا تفوز أول قاعدة مطابقة.

وصفة شريط Chip (enum على عمود discriminator)

مناسب لصفوف "حالة الفلتر" أو "رأس chip" — بطاقة واحدة لكل chip، كل منها بلون مختلف بناءً على عمود discriminator.

SELECT 1 sortOrder, 'date' chipKind, N'📅 ' + CONVERT(NVARCHAR(20), GETDATE(), 23) chipText
UNION ALL
SELECT 2, 'branch', N'🏢 ' + ISNULL((SELECT TOP 1 br.name1 FROM Branch br WHERE br.id = (SELECT MIN(e.branch_id) FROM Employee e WHERE 1=1 /*AND-FILTERS*/)), N'كل الفروع')
UNION ALL
SELECT 3, 'payday', N'🗓️ ' + ISNULL((SELECT TOP 1 CONVERT(NVARCHAR(20), MAX(sd.valueDate), 23) FROM SalaryDocument sd LEFT JOIN Employee e ON e.id = sd.employee_id WHERE sd.commitedBefore = 1 /*AND-FILTERS*/), N'لا توجد')
ORDER BY sortOrder

{
  "cardLayout": { "direction": "row", "gap": 8, "minCardWidth": 180 },
  "card": {
    "value": { "field": "chipText", "fontSize": "14px" },
    "cardStyle": { "borderRadius": "20px", "padding": "6px 14px", "shadow": "none", "borderWidth": "1px" },
    "cardConditionalFormatting": { "rules": [
      { "when": { "type": "enum", "column": "chipKind", "values": ["date"]   }, "style": { "bg": "#dbeafe", "borderColor": "#bfdbfe" } },
      { "when": { "type": "enum", "column": "chipKind", "values": ["branch"] }, "style": { "bg": "#f1f5f9", "borderColor": "#e2e8f0" } },
      { "when": { "type": "enum", "column": "chipKind", "values": ["payday"] }, "style": { "bg": "#fef3c7", "borderColor": "#fde68a" } }
    ] }
  }
}

8. Cross-filtering وDrill-down والروابط

يستخدم clickEmitMapping وdrillDownMapping وlinkMappings وclickAction نفس الشكل تمامًا كما في EnhancedTable / legacy Table (المرجع الرئيسي §4 / §5 / §5b). مصفوفة points تتوافق 1:1 مع البطاقات المعروضة بالترتيب. في وضع partition، تتوفر فقط أعمدة الصف الممثل لحمولات النقر — أعمدة الصفوف الأخرى في الـ partition غير المفتاحية تُتجاهل.

9. وضع Wizard

كل slot من نوع *field يقبل عنصرًا شقيقًا wizardFieldId يُحلَّل إلى displayAlias الخاص بالـ wizard عند وقت العرض، مطابقًا لنمط wizard في EnhancedTable / EChart. استثناء: sparkline.valuesField (وضع inline) — أعمدة CSV / JSON-array لا تتلاءم مع تجريد wizard-field؛ مراجع الأعمدة الخام فقط هناك.

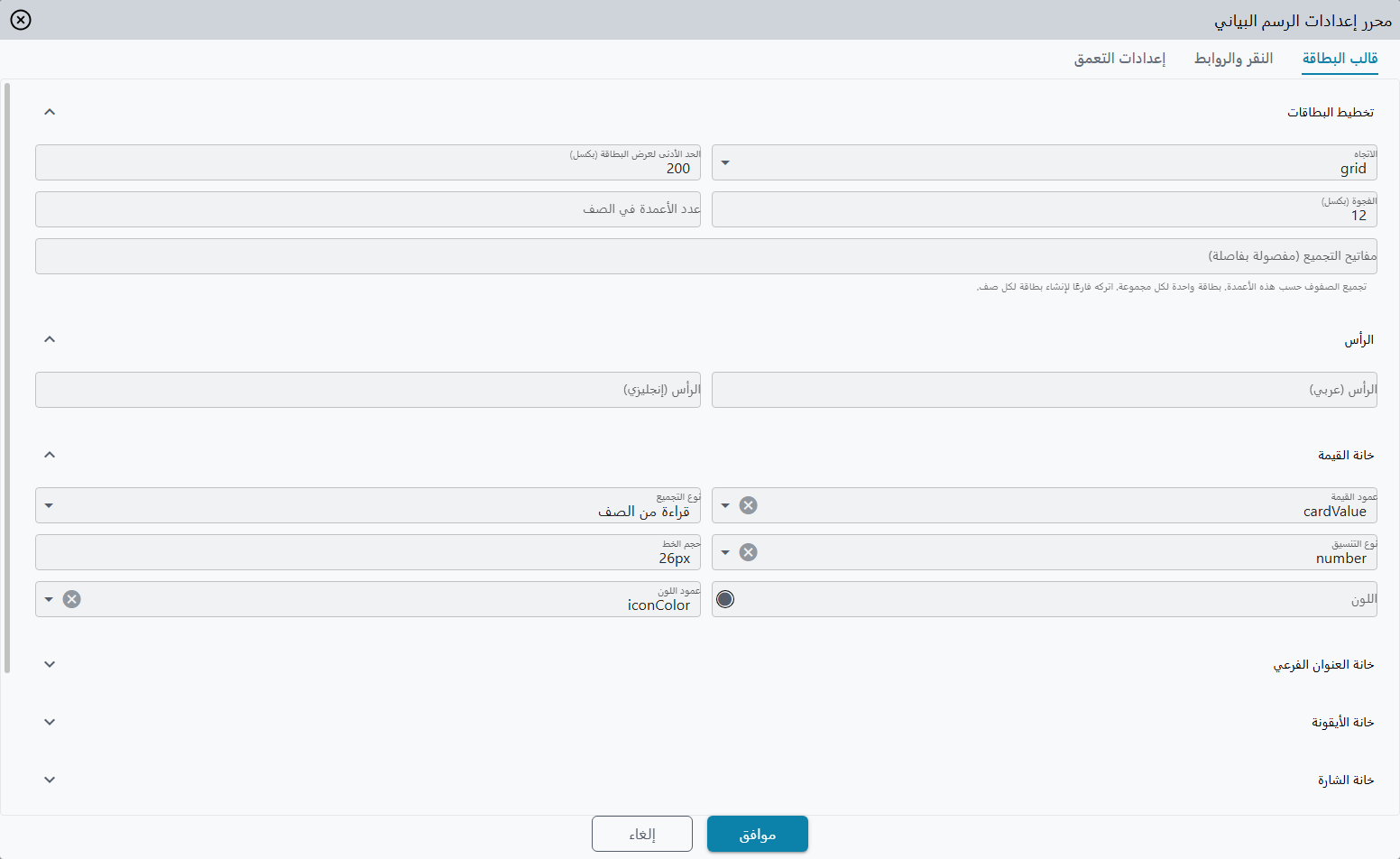

10. المصمم (Designer)

افتح مربع حوار chart-config من شاشة تعديل الـ widget. يكتشف مربع الحوار type: "EnhancedMetricsCard" ويعرض تبويب Card Template إلى جانب Click & Links وDrill-Down. يحتوي تبويب Card Template على أقسام قابلة للتوسع: Layout، Header، Value Slot، Subtitle، Icon، Badge، Sparkline، بالإضافة إلى محرري JSON خام لـ Card Style وCard Conditional Formatting. يتبدّل محدد الحقول تلقائيًا بين أعمدة SQL (الوضع الخام) وحقول wizard (عند ضبط wizardDataSource).
